双金属温度计
双金属温度计适用于中低温现场检测，可直接测量液体、气体和蒸汽的温度，具有无***害、指示清晰，坚固、耐振。仪表全部采用不锈钢材料，具有良好的防水、耐腐性能。广泛应用于石油、化工、冶金、纺织、食品等工
- 质量稳定：实行过程质量控制，注重质量，多方面检测！
- 合理的价格：有效的内部成本控制，降低费用，服务客户！
- 快速交货：完善的生产线，充足的库存，缩短交货时间！
- 电话：0550-2406812
- 手机：17856844858
- 邮箱：13605508812@139.com
Description
双金属温度计适用于中低温现场检测，可直接测量液体、气体和蒸汽的温度，具有无***害、指示清晰，坚固、耐振。仪表全部采用不锈钢材料，具有良好的防水、耐腐性能。广泛应用于石油、化工、冶金、纺织、食品等工业。可以直接测量各种生产过程中的-80℃-+500℃范围内液体蒸汽和气体介质温度。
双金属温度计特点
现场显示温度，直观方便
安全可靠，使用寿命长
多种结构形式，可满足不同要求
工作原理
双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。
双金属温度计主要技术参数
产品执行标准：JB/T8803-1998；GB3836-83
标度盘公称直径：60、100、150
精度等级：1.0、1.5
热响应时间：≤40s
防护等级：IP55
角度调整误差：角度调整误差应不超过其量程的1.0％
回差：双金属温度计回差应不大于基本误差限的******值。
重复性：温度计重复性极限范围切应不大于基本误差限******值的1／2。
双金属温度计测温范围
| 测温范围℃ | 适应范围 | |
| 工业、商业 | 实验室、小型 | |
| -80-+40 | √ | √ |
| -40-+80 | √ | √ |
| 0-50 | √ | √ |
| 0-100 | √ | √ |
| 0-150 | √ | √ |
| 0-200 | √ | √ |
| 0-300 | √ | √ |
| 0-400 | √ | √ |
| 0-500 | √ | √ |
双金属温度计正常工作大气条件
| 工作场所 | 温度 ℃ | 相对温度 ％ |
| 掩蔽场所 | -25-+25 | 5-100 |
| 户外场所 | -40-+85 | 5-100 |

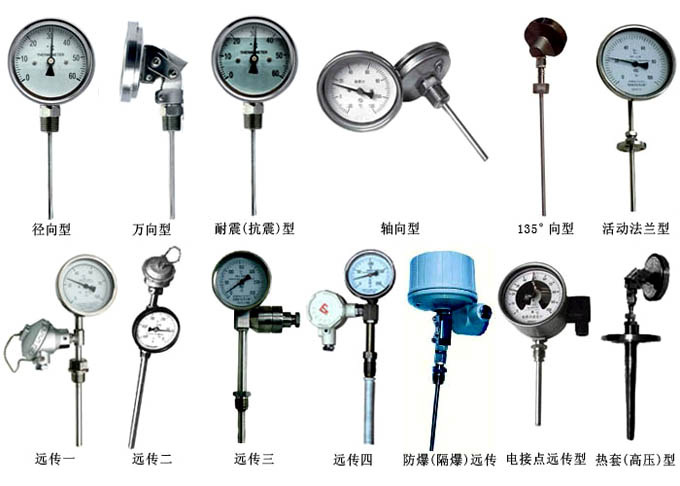

双金属温度计测量端形式
外形尺寸
| 形式 | A | B | C | E | L | D |
| 轴向型 | 65 | 23 | 73 | - | 75 100 150 200 300 400 500 750 1000 | Φ6 Φ8 Φ10 |
| 105 | 23 | 73 | - | |||
| 155 | 23 | 73 | - | |||
| 径向型 | 65 | 50 | 110 | 34 | ||
| 105 | 50 | 110 | 34 | |||
| 155 | 50 | 110 | 34 | |||
| 135°向型 | 105 | 23 | 85 | - | ||
| 155 | 23 | 85 | - | |||
| 万向型 | 105 | 23 | 178 | 120 | ||
| 155 | 23 | 178 | 120 |
命名方式
| 型号 | 说明 | ||||||||
| W | 代号 | 温度仪表 | |||||||
| S | 金属膨胀式 | ||||||||
| S | 感温元件双金属片 | ||||||||
| X | 电接点结构 | ||||||||
| 3 | 表壳公称直径 | 60 | |||||||
| 4 | 100 | ||||||||
| 5 | 150 | ||||||||
| 0 | 位置特征 | 轴向(直型) | |||||||
| 1 | 径向(角型) | ||||||||
| 2 | 135°向(钝角型) | ||||||||
| 8 | 万向(可调角型) | ||||||||
| 0 | 安装固定形式 | 无固定装置 | |||||||
| 1 | 可动外螺纹 | ||||||||
| 2 | 可动内螺纹 | ||||||||
| 3 | 固定螺纹 | ||||||||
| 4 | 固定法兰 | ||||||||
| 5 | 卡套螺纹 | ||||||||
| 6 | 卡套法兰 | ||||||||
| 无 | 防护形式 | 普通型 | |||||||
| W | 防护型 | ||||||||
| F | 防腐型 | ||||||||
| M | 电接点位式调节 | 上下限 | |||||||
| W | 双上限 | ||||||||
| F | 双下限 | ||||||||
| B | 隔爆式 | 隔爆式双金属 | |||||||
